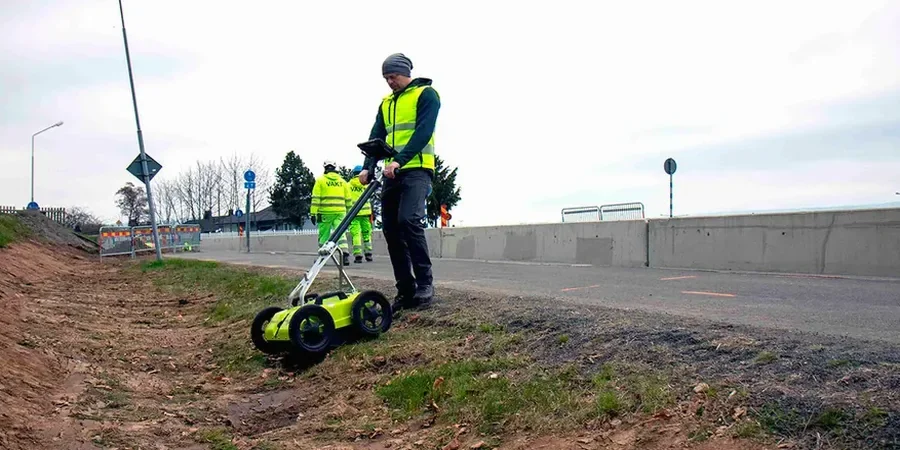

A expansão urbana de Canoas, consolidada a partir da metade do século XX com o crescimento industrial e a instalação de refinarias e pólos petroquímicos, trouxe consigo a necessidade de investigações geotécnicas cada vez mais precisas. O solo aluvionar do município, influenciado pelo curso do rio Gravataí e pela planície costeira, apresenta camadas de areia fina, argila orgânica e lentes de turfa que tornam arriscada qualquer intervenção sem um diagnóstico prévio. É nesse contexto que o georradar GPR se destaca como ferramenta não invasiva para imageamento de subsuperfície, permitindo identificar anomalias, dutos metálicos e vazios antes mesmo da primeira perfuração; um complemento ideal ao ensayo SPT para reconhecimento expedito de interferências enterradas.
Em Canoas, o georradar GPR mapeia dutos e vazios sem escavar, reduzindo riscos de acidentes e retrabalho em terrenos com lençol freático raso.
Metodologia e escopo
- Velocidade de propagação da onda (m/ns) para estimativa de profundidade
- Amplitude do sinal refletido indicando contraste dielétrico entre materiais
- Geometria e continuidade das camadas sedimentares
- Identificação de alvos pontuais (tubulações, caixas, blocos de concreto)
Considerações locais
A geologia de Canoas é marcada por sedimentos quaternários inconsolidados, com níveis de argila orgânica e areia fina siltosa que saturam rapidamente. O lençol freático situa-se entre 1,5 m e 3 m de profundidade na maior parte do município, criando zonas de alta condutividade elétrica que atenuam o sinal do georradar GPR. Em aterros heterogêneos, a presença de entulho, solos compactados e lentes de material orgânico gera múltiplas reflexões que podem mascarar alvos verdadeiros. Por isso, a campanha de campo precisa ser planejada com malha densa e perfis ortogonais, além de correlacionar as anomalias com sondagens diretas como calicatas exploratórias para validação dos horizontes interpretados.
Marco normativo
ABNT NBR 7117:2020 (Método de prospecção geofísica por radar de penetração no solo), ABNT NBR 16294 (Standard Guide for Using the Ground Penetrating Radar Method), ABNT NBR 6122:2019 (Projeto e execução de fundações)
Outros serviços relacionados
Mapeamento de dutos e interferências
Localização de tubulações metálicas, PVC, concreto e fibrocimento, além de cabos elétricos e dutos de gás, em profundidades de até 4 m, antes de escavações ou sondagens.
Detecção de vazios e cavidades
Identificação de bolsões de ar, cavernas naturais, vazios sob pavimentos e falhas em aterros compactados, com precisão centimétrica na posição e profundidade.
Inspeção de pavimentos e pisos industriais
Avaliação da espessura de camadas asfálticas e de concreto, detecção de armaduras, desplacamentos e vazios subsuperficiais em galpões e vias urbanas de Canoas.
Investigação ambiental e de solos
Mapeamento de plumas de contaminação, limites de aterros sanitários e estruturas enterradas em áreas de passivo ambiental, com correlação direta com dados de sondagens.
Parâmetros típicos
Recurso em vídeo
FAQ
O georradar GPR funciona em solos argilosos com lençol freático alto como os de Canoas?
Sim, mas com limitações. A argila úmida e o lençol freático raso atenuam o sinal eletromagnético, reduzindo a profundidade de investigação para cerca de 2 m. Em Canoas, onde o nível d'água fica entre 1,5 m e 3 m, o método ainda é eficaz para detectar dutos e vazios nessa faixa, desde que se utilizem antenas de baixa frequência (100-200 MHz) e se correlacionem os resultados com sondagens diretas.
Qual a diferença entre o georradar GPR e a sondagem SPT para investigação de subsuperfície?
O georradar GPR é um método indireto e contínuo que fornece imagens das camadas e alvos enterrados sem perfurar o solo, ideal para mapeamento expedito de interferências. Já o SPT (ensaio de penetração) é direto, mede a resistência do solo a cada metro e coleta amostras. Em Canoas, o GPR é usado como complemento ao SPT para localizar obstáculos antes da cravação do amostrador, otimizando o plano de sondagem.
Quanto custa um levantamento com georradar GPR em Canoas?
O valor referencial para um levantamento padrão em áreas de até 1.000 m² varia entre R$ 3.360 e R$ 5.820, dependendo da densidade de perfis, frequência das antenas e necessidade de processamento avançado. Projetos maiores ou com acessos difíceis têm custos adicionais. Recomendamos solicitar orçamento personalizado com base no perímetro e na profundidade alvo.
Quais fatores influenciam a profundidade de alcance do georradar GPR em Canoas?
A profundidade depende da condutividade elétrica do solo, da frequência da antena e do contraste dielétrico entre os materiais. Em solos arenosos secos de Canoas, o alcance chega a 5 m com antena de 100 MHz. Já em argilas orgânicas saturadas, típicas das várzeas do rio Gravataí, o sinal penetra no máximo 2 m. A presença de aterros com entulho também gera espalhamento que reduz a relação sinal-ruído.
